燒結(jié)板狀剛玉0.2-0.6mm

聯(lián)系電話：13526538098

產(chǎn)品詳情

燒結(jié)板狀剛玉0.2-0.6mm

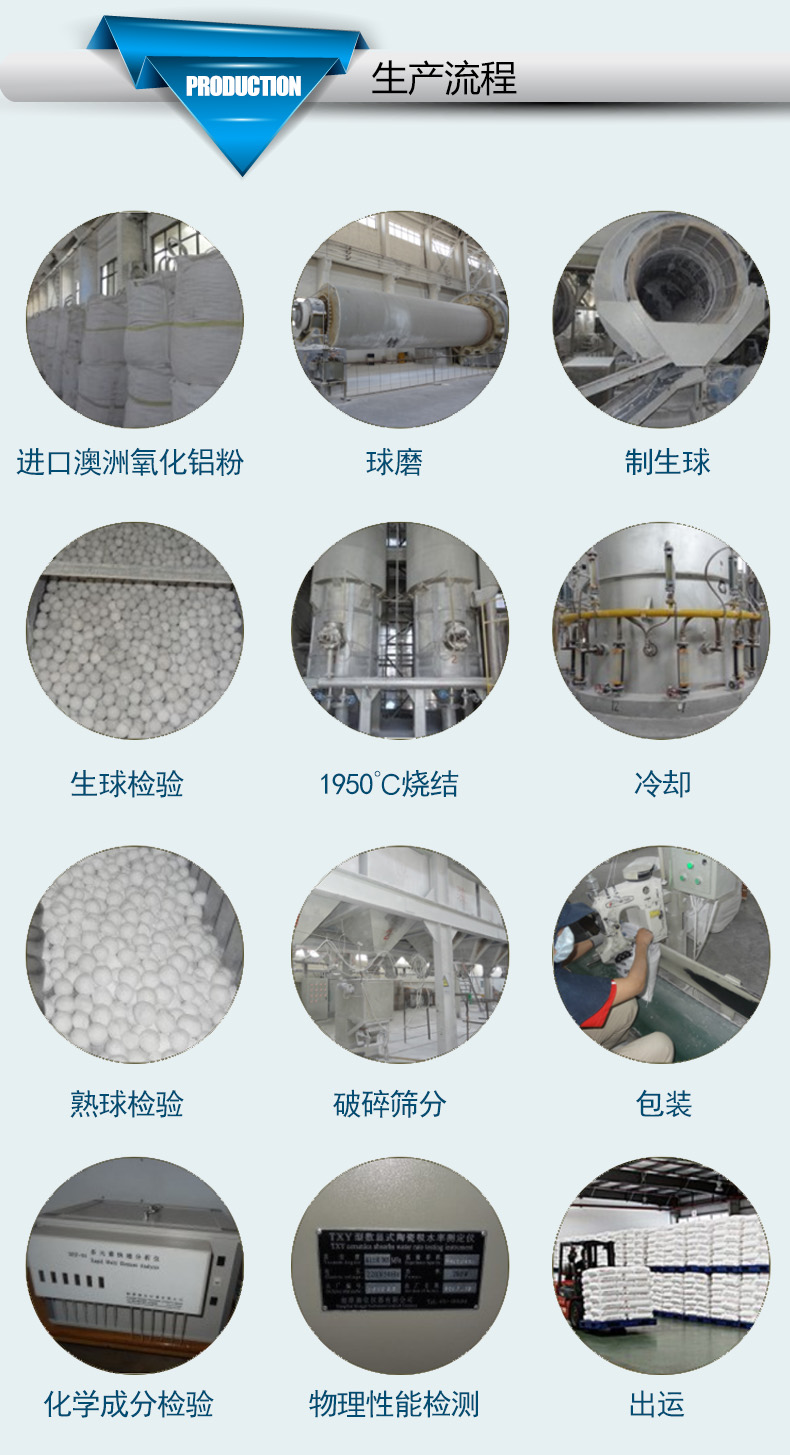

燒結(jié)板狀剛玉0.2-0.6mm是一種氧化鋁質(zhì)的剛玉耐火材料。它的生產(chǎn)過程與電熔剛玉完全不同。板狀剛玉采用一種加速燒結(jié)，加速冷卻的生產(chǎn)方式，使氧化鋁的內(nèi)部結(jié)構(gòu)更加緊實(shí)，體積密度增加。從物理性能上看，晶體結(jié)構(gòu)的表面氣孔率很低，細(xì)小的氣孔均勻地分布于板狀剛玉中，使其吸水率降低。燒結(jié)以后，氧化鋁地晶體結(jié)構(gòu)呈板狀交錯(cuò)排列，增加了機(jī)械強(qiáng)度，表現(xiàn)為很好地抗渣性能、耐磨性能、抗蠕變性能。
我公司擁有多年板狀剛玉生產(chǎn)經(jīng)驗(yàn)，對生產(chǎn)的每個(gè)環(huán)節(jié)進(jìn)行品質(zhì)控制的嚴(yán)格把控，保證很小的批次差和質(zhì)量的穩(wěn)定性。

燒結(jié)板狀剛玉0.2-0.6mm的性能特點(diǎn)：

晶體顆粒大，晶體機(jī)械強(qiáng)度高
體積密度高于電熔剛玉
顯氣孔率低
吸水率低，可抵抗高溫下鋼水的侵蝕
抗熱震性能好，抗剝落、抗蠕變性能強(qiáng)
純度高，氧化鋁含量不低于99.2%
導(dǎo)熱系數(shù)低，保溫性能好

燒結(jié)板狀剛玉0.2-0.6mm核心技術(shù)參數(shù)：

指標(biāo)	體積密度 (g/cm3)	顯氣孔率 (%)	吸水率(%)
保證值	≥ 3.5	≤ 5.0	≤1.5
典型值	3.56	2.35	0.72

物理指標(biāo)

比重	3.96 g/cm3
莫氏硬度	9.0
努普硬度	2000kg/cm3
熱導(dǎo)率	(100℃)0.069 cal/sec cm℃
熱容量	(20℃)0.21cal/gm/(100℃)
熔點(diǎn)	2050℃
使用溫度	min 1800℃
折射率	1.76
外觀	白色晶體或粉末

化學(xué)成分（%）

項(xiàng)目	AL₂O₃	SiO₂	Fe₂O₃	Na₂O
保證值	99.2	0.18	0.1	0.4
典型值	99.45	0.05	0.02	0.34

板狀剛玉生產(chǎn)規(guī)格：

規(guī)格	粒度分布	典型值%	不低于/不超過 %
5-10mm	5-10mm	92	75
	7-10mm	58	40
	5-7mm	35	20
3-6mm	3-6mm	98	90
	4-6mm	55	40
	3-4mm	44	20
1-3mm	1-3mm	99	90
	2-3mm	52	30
	1-2mm	47	30
1-2mm	+2.36mm	8	10
1-2mm	-1mm	5	10
0.5-1mm	0.5-1.18mm	95	90
	0.7-1.18mm	45	35
	0.5-0.7mm	50	20
0.2-0.6mm	+0.6mm	5	10
0.2-0.6mm	-0.2mm	4	10
0-0.5mm	0-0.5mm	95	90
0-0.5mm	0.15-0.5mm	49	38
-200#	+0.088mm	0.3	3
-200#	-0.044mm	96	90
-325#	-0.044mm	97	85

產(chǎn)品用途：

1. 板狀剛玉用于耐火磚和不定型耐火材料。
板狀剛玉用于鋁碳質(zhì)、鋁鎂碳質(zhì)、鎂鋁碳質(zhì)、鎂尖晶石質(zhì)、鋁鉻質(zhì)耐火磚中，也可作為富化氧化鋁成分引入到高鋁不定形耐火材料中，可以廣泛應(yīng)用于鋼鐵、鑄造、陶瓷等行業(yè)，其中在鋼鐵行業(yè)的應(yīng)用幾乎涵蓋了煉鐵煉鋼的全過程。
2.板狀剛玉用于生產(chǎn)鋼包滑板，滑動水口，長水口，浸入式水口等部件。
良好的熱震穩(wěn)定性和耐磨性，是滑動水口用耐火原料要求。而燒結(jié)板狀剛玉正好能夠滿足其要求。目前在燒結(jié)板狀剛玉中添加適量石墨（或炭黑）及抗氧化劑為基本材質(zhì)的鋁－碳質(zhì)滑動水口，或在燒結(jié)板狀剛玉中添加適量氧化鋯、石墨（或炭黑）及抗氧化劑為基本材質(zhì)的鋁－鋯－碳質(zhì)滑動水口仍是國內(nèi)滑動水口材質(zhì)的主體。
3.板狀剛玉用于鋼包澆注料
隨著爐外精煉技術(shù)的不斷發(fā)展，耐火材料在鋼包中的使用環(huán)境越來越苛刻。鋼水在鋼包中需要停留更長的時(shí)間進(jìn)行攪拌、加熱、不同鋼渣的侵蝕。鋼包內(nèi)襯的單一材質(zhì)（如鎂質(zhì)或鋁質(zhì)）已被復(fù)合材質(zhì)所取代。以燒結(jié)板狀剛玉和尖晶石為主體材質(zhì)的鋁鎂尖晶石體系澆注料用于包底或包壁，鎂碳磚用于渣線，是目前大中型鋼包耐火材料使用的基本模式。
4.預(yù)制件
透氣磚、座磚、噴槍、沖擊板等等，可以用于鋼包爐襯和爐壁的材料。用板狀剛玉生產(chǎn)的鎂鋁碳復(fù)合耐火磚表現(xiàn)出更好的耐磨性能和抗渣性能。燒結(jié)板狀剛玉、尖晶石和其他耐火原料的復(fù)合使用，可以更加有效的提高耐火材料的熱力學(xué)性能，即提高耐磨和耐侵蝕性。
